德爾塔巴流量計在煤氣計量中的應用
發布時間：2023-06-04 23:59:48來源：hseauto.cn來源：..
字體: 大 中 小
在冶金企業里，二次能源中的焦爐煤氣、高爐煤氣和轉爐煤氣合理利用，對企業的節能降耗有著重要的意義。邯鋼公司邯寶能源中心自備電廠和煤氣加壓站共使用19臺德爾塔巴流量計對煤氣來進行計量。煤氣流量測量的準確，對企業整個管網煤氣的綜合利用和成本核算有著重要的計算依據。
1 德爾塔巴流量計簡介
1.1 結構
德爾塔巴流量計是由多孔取壓的德爾塔巴傳感器、連接裝置、導壓管、變送器連接件和差壓變送器等組成的。德爾塔巴傳感器上有兩排按一定規則排列的兩對或多對取壓孔，其孔徑為8mm。
1.2 工作原理
德爾塔巴流量計是一種插入式的，運用差壓式工作原理的均速管流量計，以流量連續性方程和伯努利方程為基礎。在傳感器迎流面的多點測壓孔測量的是總壓，背流面多點測壓孔測量的是靜壓，差壓變送器將傳感器經導壓管輸出的總壓和靜壓的差壓，經過計算后輸出直流4-20mA信號給PLC或DCS，計算出質量流量或體積流量（有時需進行溫度和壓力補償）。
1.3 特點
德爾塔巴流量計可以用于測量氣體和液體的流量，具有以下優點：結構簡單、安裝維護方便;適用通徑，應用范圍廣;管道動力壓力損失小，壓差大，可以雙向測量;精度高、直管段要求低;可靠性高、防阻塞，可以在相當惡劣的工況下使用。
2 流量計性能對比

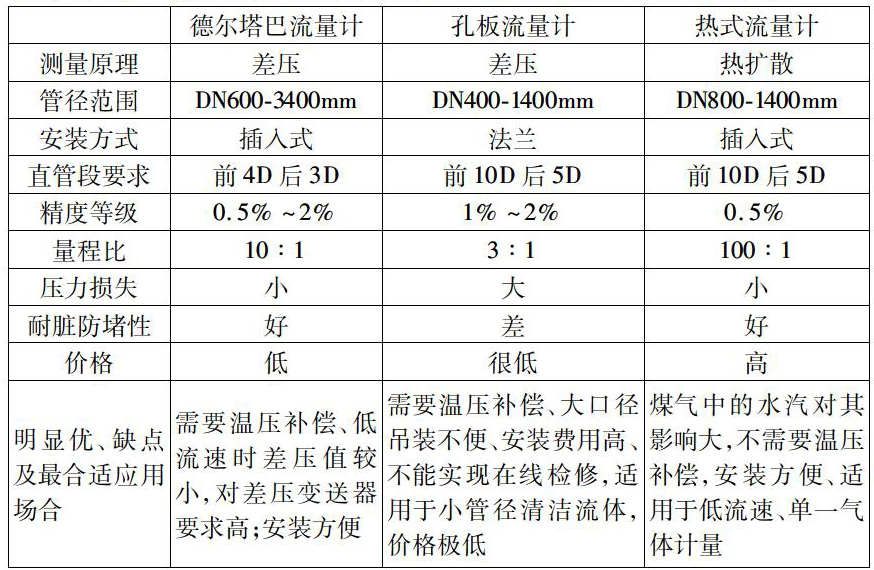

德爾塔巴流量計、孔板流量計和熱式流量計分別在邯寶能源中心煤氣流量計量應用中的主要性能對比如下表所示：
3 應用中存在的問題、原因分析和改進措施
邯寶能源中心自備電廠使用的是高爐煤氣、焦爐煤氣和轉爐煤氣的純燃氣鍋爐，這三種煤氣流量均使用德爾塔巴流量計來計量，由于煤氣管道直徑大，流速低，德爾塔巴流量計輸出的差壓小，均使用高精度、高穩定性的微差壓變送器，由于其量程小，安裝位置不同而受力不均勻引起差壓的變化，流量就會有變化。
3.1 鍋爐煤氣流量波動大
原因分析：微差壓變送器的支架和其保溫箱的支架已經使用了12年，腐蝕嚴重，產生松動，導致微差壓變送器位置稍有晃動，零點就會跑偏，使得煤氣流量波動大。
改進措施：對微差壓變送器的支架和其保溫箱的支架進行更換和加固，消除了由于支架晃動導致煤氣流量波動大的隱患。
3.2 鍋爐焦爐煤氣流量偏小或死數
原因分析：電廠鍋爐燃燒用的焦爐煤氣僅經過簡單的預處理，其含有水、粉塵、焦油、萘、硫化物等雜質，德爾塔巴流量計取壓孔為Φ8mm，有很強的防堵性能，變送器的導壓管為不銹鋼管，下穿護欄，呈下“U”形彎，管路不易拆卸和清理。在冬季氣溫低時，含有的水分在導壓管里凝結成水，結冰，焦油、萘和硫化物會結晶，也容易堵塞德爾塔巴和取壓管路或使管路不暢，導致變送器流量偏小或死數。
改進措施：（1）導壓管用鋁塑管代替以前不銹鋼管，導壓管的走向由上跨代替下穿護欄，有利于管路拆卸和清理。（2）德爾塔巴流量計選用的是在線插拔型，定期用蒸汽對其進行清理。
煤氣凈化加壓站的焦爐煤氣經過脫硫、脫萘和除濕凈化處理，煤氣品質高，焦爐煤氣和高爐煤氣通過加壓機加壓后，根據生產廠對混合煤氣熱值的要求，按一定的流量配比混合供生產廠加熱爐使用，這兩種煤氣流量均使用德爾塔巴流量計來計量。
3.3 煤氣流量小，不顯示
當生產廠混合煤氣用量很小時，即焦爐煤氣流量或高爐煤氣流量小于1000Nm3/h，流量突然降為0，就會影響崗位調整焦爐煤氣和高爐煤氣流量配比。
原因分析：生產廠使用煤氣量小（低于1000Nm3/h）時，德爾塔巴流量計本身輸出的差壓特別小，再加上小信號切除，導致流量顯示為0。
改進措施：在焦爐煤氣和高爐煤氣管道上分別在線安裝1臺熱式流量計，熱式流量計量程比大，最小可以測量200Nm3/h。在生產廠煤氣用量很小時，仍能通過參考熱式流量計的測量流量來調整焦爐煤氣和高爐煤氣的流量配比，以保證混合煤氣的熱值。
4 結語
通過實際應用和性能對比，說明德爾塔巴流量計具有很好的測量性能，對于應用中存在的一些問題，都有很好的解決方案，因此，在煤氣計量領域里，德爾塔巴流量計是一種可以優先選型的流量計。
